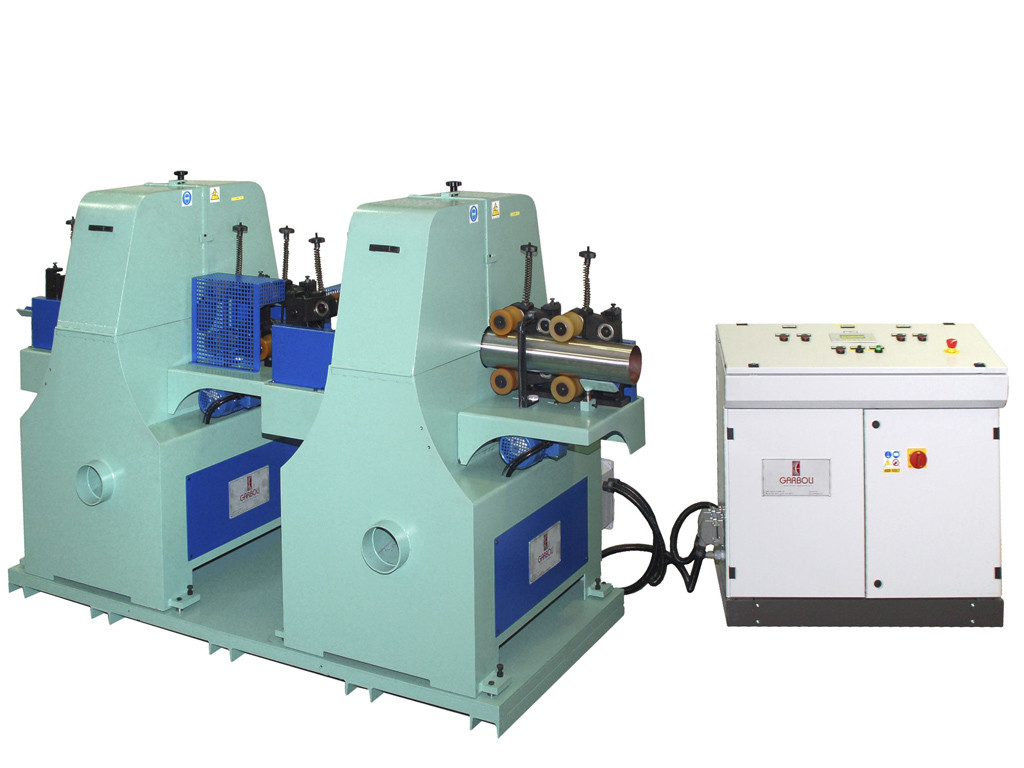

Шлифовальная линия, состоящая из двух модулей орбитального действия. Первый модуль производит шлифовку заготовки, второй - окончательную чистовую обработку. Может работать с заготовками из нержавеющей и чёрной стали, бронзы, латуни, алюминиевых сплавов и других металлов. Профиль детали может быть круглым, овальным, эллиптическим, или неправильным, в том числе имеющим плоские поверхности. Шлифование производится при помощи абразивных лент различной зернистости. Независимый привод шлифовальных лент и вращающегося диска позволяет обрабатывать детали с плоскими поверхностями.
Обработка круглых труб
При обработке овальных или круглых труб диск А и ленты В вращаются одновременно.
Обработка плоских поверхностей
При обработке плоских поверхностей деталей шириной до 20 мм движутся только ленты В, а диск А застопорен.
Технические характеристики
Напряжение питания:
400 В
Мощность:
2x1,85/2x7,5/2x0,8 кВт
Для труб Ø:
10-203 мм
Длина труб:
600-6000 мм
Размеры ленты:
90x1500 мм
Скорость подачи:
1-10 м/мин
Габариты ДхШхВ:
1300х2600х1620 мм
Вес:
1500 кг
Особенности

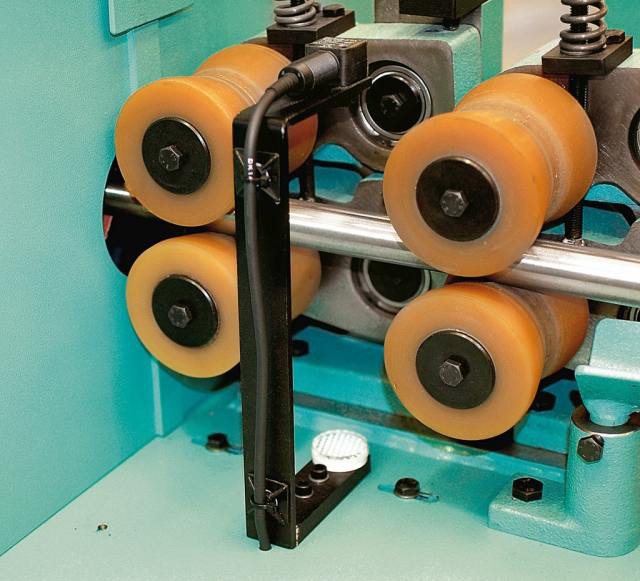

Станок оборудован самоцентрирующейся системой автоподачи для конических и рельефных деталей.
Инверторный регулятор подачи с цифровым дисплеем позволяет регулировать скорость подачи от 10 до 30 м/с.

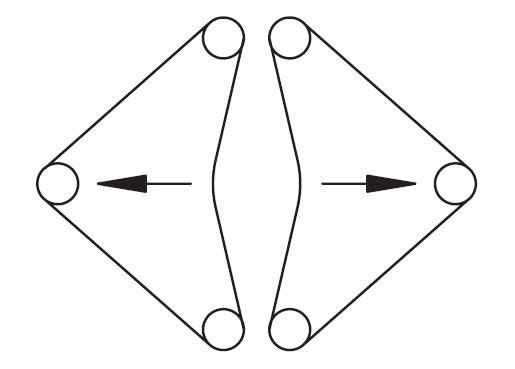

Устройство AN/A обеспечивает автоматическое раскрытие лент при срабатывании фотоэлемента во время подачи заготовки.

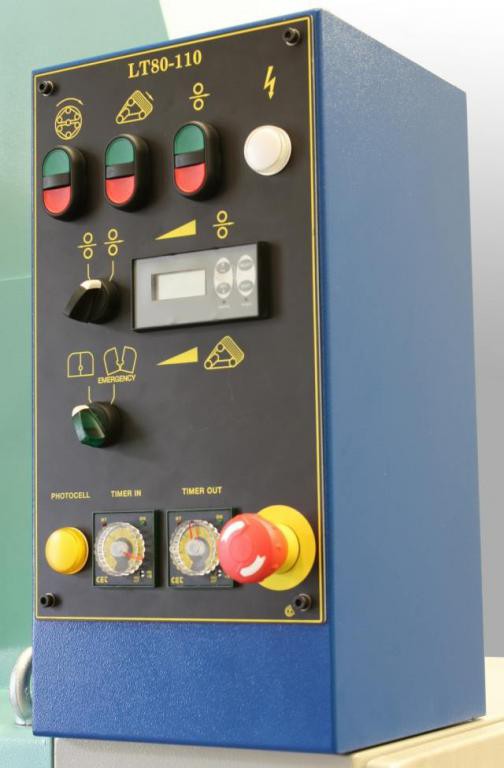

Панель управления выполнена отдельно от рабочих модулей и оснащена дополнительными устройствами безопасности.

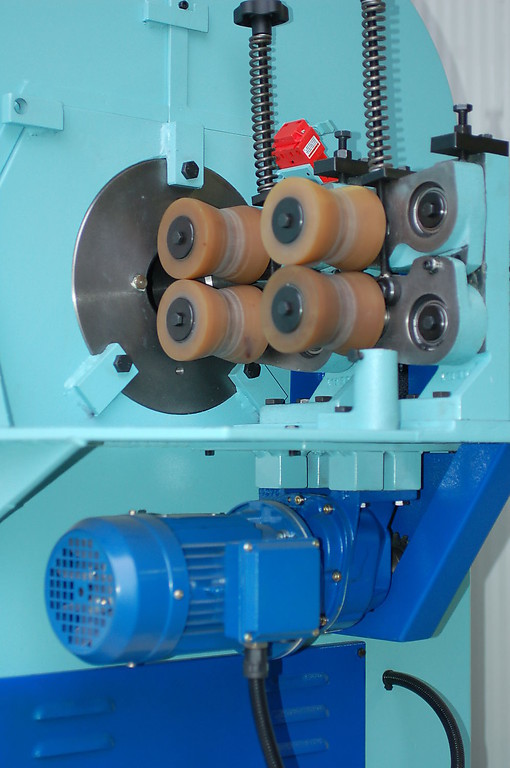

Вращающийся диск и шлифовальные ленты приводятся в движение двумя разными двигателями.
Благодаря независимому приводу диска и лент, станок может обрабатывать плоские поверхности деталей шириной до 20 мм.
В комплект поставки входят 8 абразивных лент различной зернистости, комплект ключей и документация.
Цена станка
Артикул
Цена, руб
LT200S
по запросу

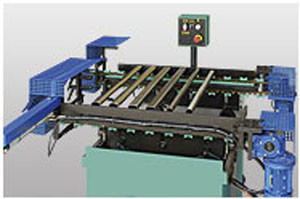

Стол для автоподачи
Стол для автоматической подачи прямых круглых деталей длиной от 1500 до 6000 мм.
Артикул
Цена, руб
LT200S-2
по запросу

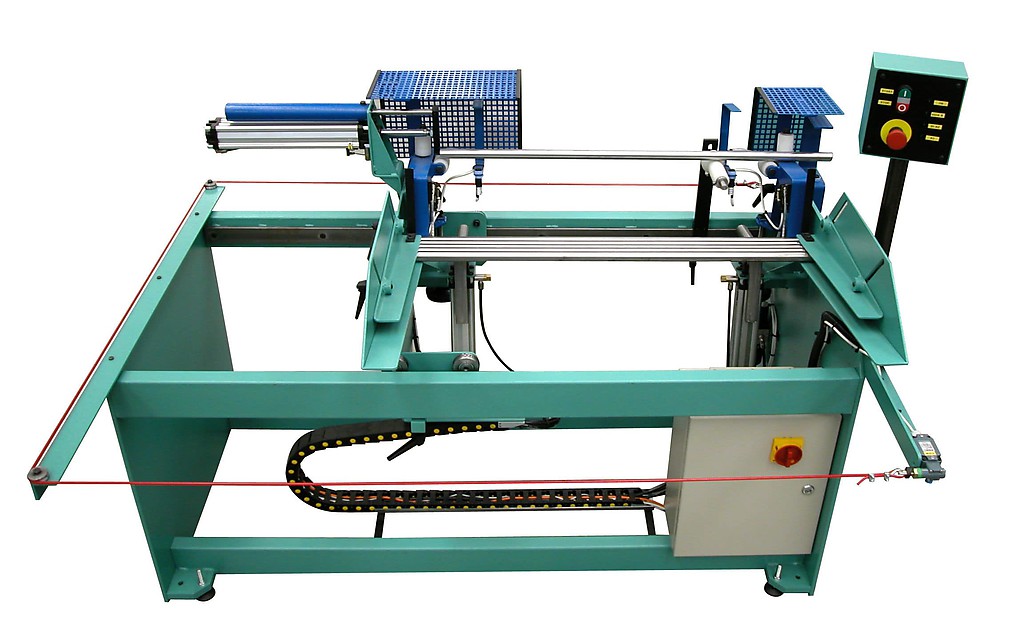

Стол для подачи-приема
Стол для последовательной подачи и приёма прямых деталей с круглым, овальным и эллиптическим сечениями длиной от 1500 до 6000 мм.
Ø труб: 10 - 130 мм
Длина труб: 420-6000 мм
Размеры ленты: 120x2000 мм
Напряжение: 400 В
Мощность: 2,0/5,5/0,5 кВт
Для шлифовки прямых деталей как круглого, так и прямоугольного сечения
Ø труб: 10 - 130 мм
Длина труб: 420-6000 мм
Размеры ленты: 120x2000 мм
Напряжение: 400 В
Мощность: 2,0/5,5/0,5 кВт

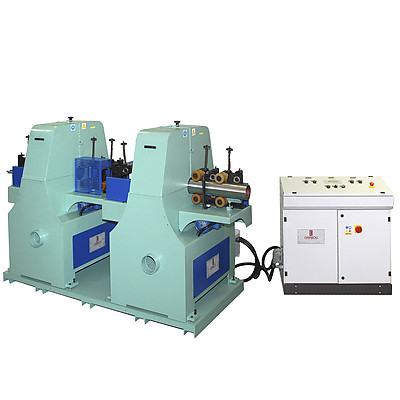

Станок из двух модулей для шлифовки и финишной обработки прямых деталей различного сечения
Ø труб: 10 - 203 мм
Длина труб: 600-6000 мм
Размеры ленты: 90x1500 мм
Напряжение: 400 В
Мощность: 1,85/7,5/0,8 кВт
Для шлифовки прямых деталей как круглого, так и прямоугольного сечения
Ø труб: 5 - 50 мм
Мин. радиус изгиба: 80 мм
Размеры ленты: 30x622 мм
Напряжение: 400 В
Мощность: 1,1/2,2 кВт
Позволяет шлифовать изогнутые детали как круглого, так и прямоугольного сечения
Ø труб: 5 - 25 мм
Мин. радиус изгиба: 46 мм
Размеры ленты: 14x262 мм
Напряжение: 400 В
Мощность: 0,55 кВт
Позволяет шлифовать даже сильно изогнутые трубы
Ø труб: 5 - 100 мм
Мин. радиус изгиба: 150 мм
Размеры ленты: 60x940 мм
Напряжение: 400 В
Мощность: 1,5/3 кВт
Позволяет шлифовать изогнутые детали как круглого, так и прямоугольного сечения
