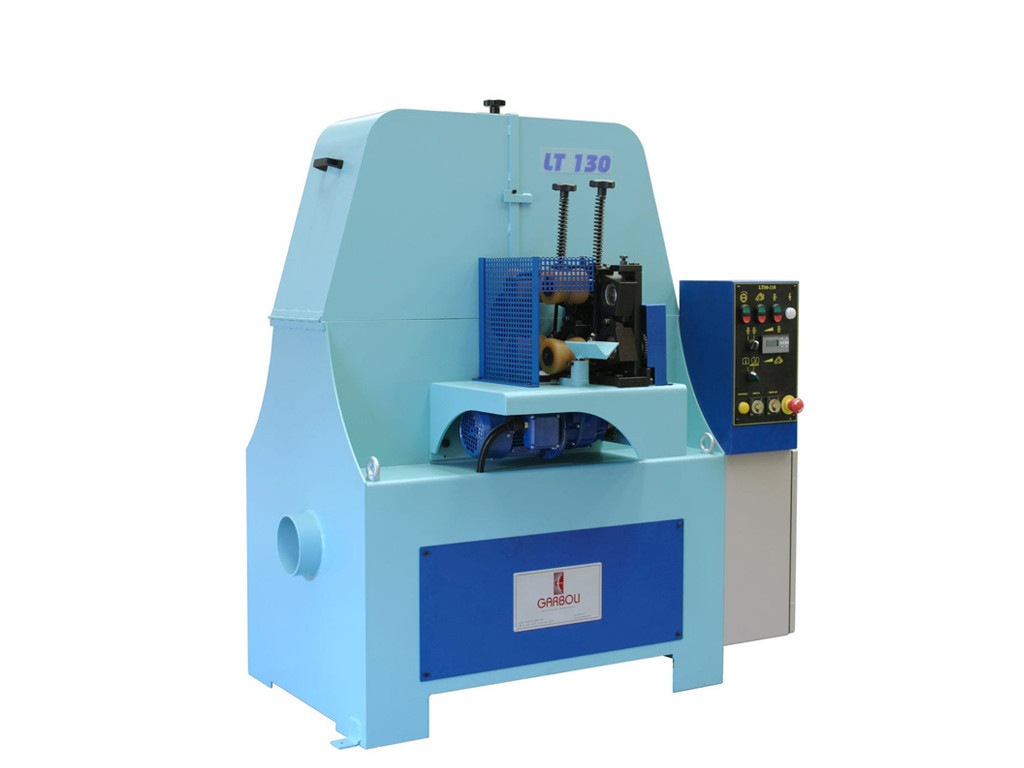

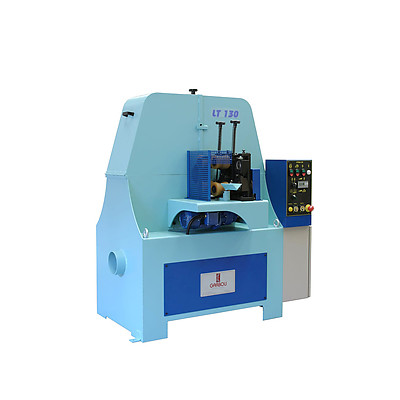

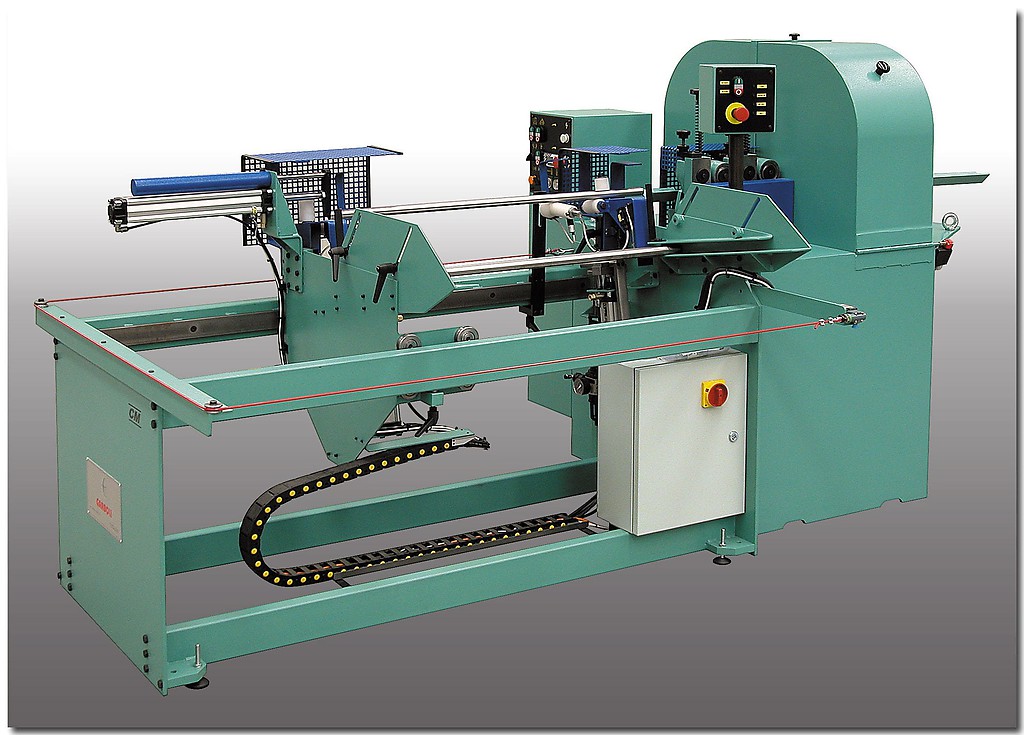

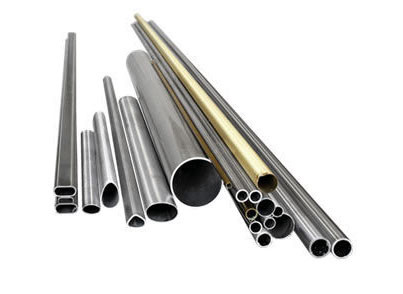

Шлифовальная машина вращательного действия для шлифовки, полировки и сатинирования прямых труб с круглым, овальным, эллиптическим, прямоугольным сечением, или неправильной формы. Может работать с заготовками из нержавеющей и чёрной стали, бронзы, латуни, алюминиевых сплавов и других металлов. Шлифование производится при помощи абразивных лент различной зернистости. Независимый привод шлифовальных лент и вращающегося диска позволяет обрабатывать детали с плоскими поверхностями. Модификация станка Special подходит для обработки более узких и коротких труб.
Обработка круглых труб
При обработке овальных или круглых труб диск А и ленты В вращаются одновременно.
Обработка плоских поверхностей
При обработке плоских поверхностей деталей шириной до 20 мм движутся только ленты В, а диск А застопорен.
Технические характеристики
Модель:
LT 130 Standard
LT 130 Special
Напряжение питания:
400 В
400 В
Мощность:
2,0/5,5/0,5 кВт
2,0/5,5/0,5 кВт
Для труб Ø:
30-130 мм
10-130 мм
Длина труб:
670-6000 мм
420-6000 мм
Размеры ленты:
120x2000 мм
120x2000 мм
Скорость подачи:
1-15 м/мин
1-15 м/мин
Габариты ДхШхВ:
1100х1360х1500 мм
1100х1360х1500 мм
Вес:
710 кг
710 кг
Особенности

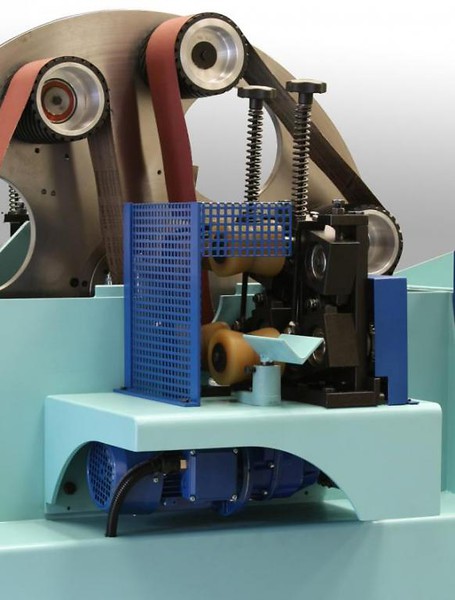

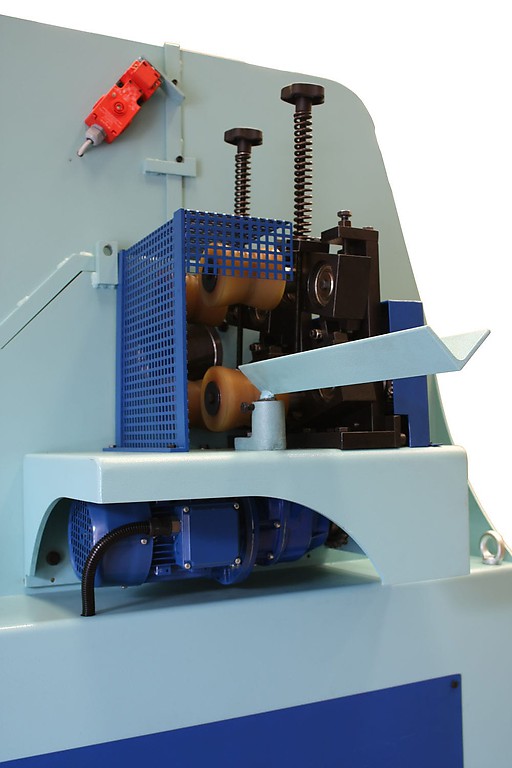

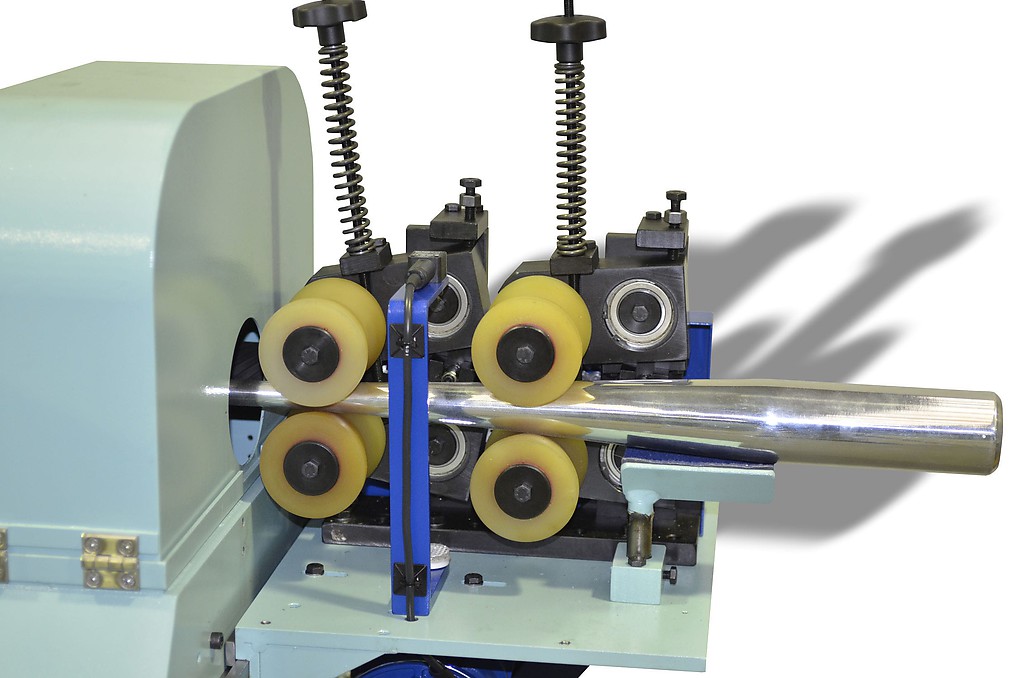

Станок оборудован самоцентрирующейся системой автоподачи для конических и рельефных деталей.

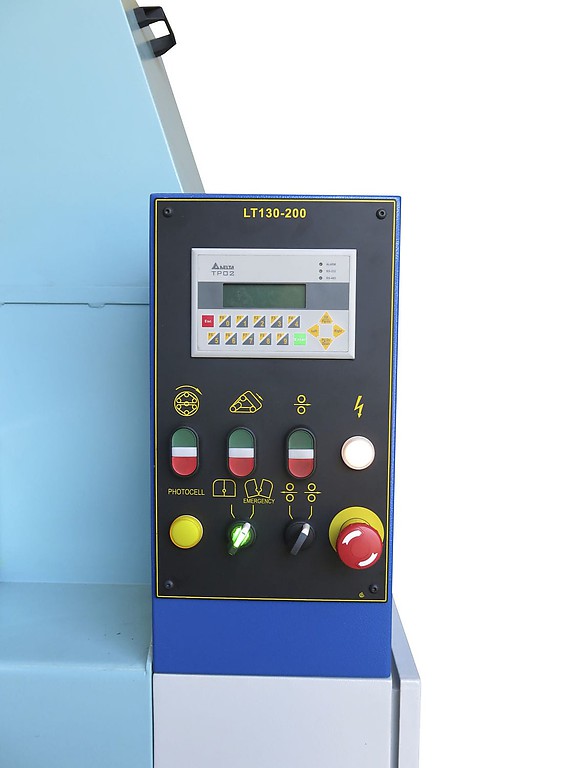

Инверторный регулятор подачи с цифровым дисплеем позволяет регулировать скорость подачи от 10 до 30 м/с.

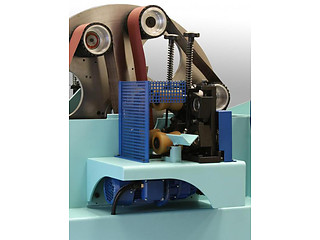

Вращающийся диск и шлифовальные ленты приводятся в движение двумя разными двигателями.
Благодаря независимому приводу диска и лент, станок может обрабатывать плоские поверхности деталей шириной до 20 мм.
Выпускается в двух модификациях - Standard и Special. Станок Special подходит для обработки более узких и коротких труб.
В комплект поставки входят 4 абразивные ленты различной зернистости, комплект ключей и документация.
Цена станка
Артикул
Цена, руб
LT130-Standard
по запросу
LT130-Special
по запросу
Система приема деталей
Система приёма деталей с приводом от электромотора.
Артикул
Цена, руб
LT130-2
по запросу

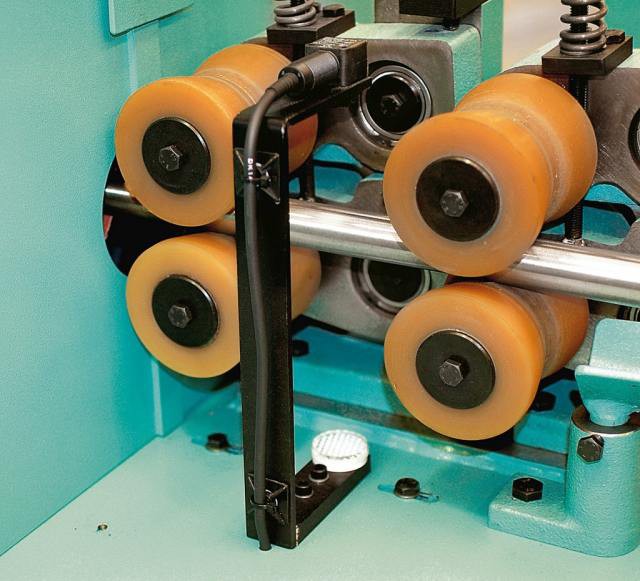

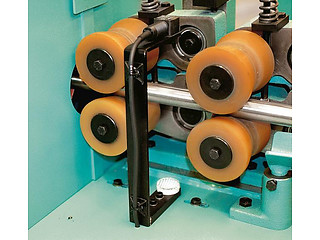

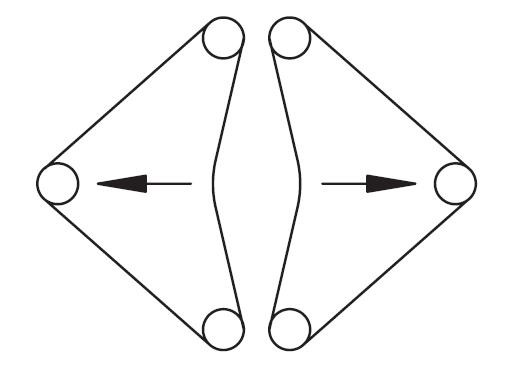

AN/A - модуль с фотоэлементом
Модуль, раскрывающий ленты при срабатывании фотоэлемента.
Артикул
Цена, руб
LT130-3
по запросу

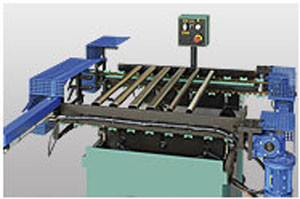

Стол для автоподачи
Стол для автоматической подачи прямых круглых деталей длиной от 1500 до 6000 мм.
Артикул
Цена, руб
LT130-4
по запросу

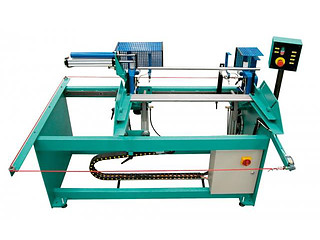

Стол для подачи-приема
Стол для последовательной подачи и приёма прямых деталей с круглым, овальным и эллиптическим сечениями длиной от 1500 до 6000 мм.
Ø труб: 10 - 130 мм
Длина труб: 420-6000 мм
Размеры ленты: 120x2000 мм
Напряжение: 400 В
Мощность: 2,0/5,5/0,5 кВт
