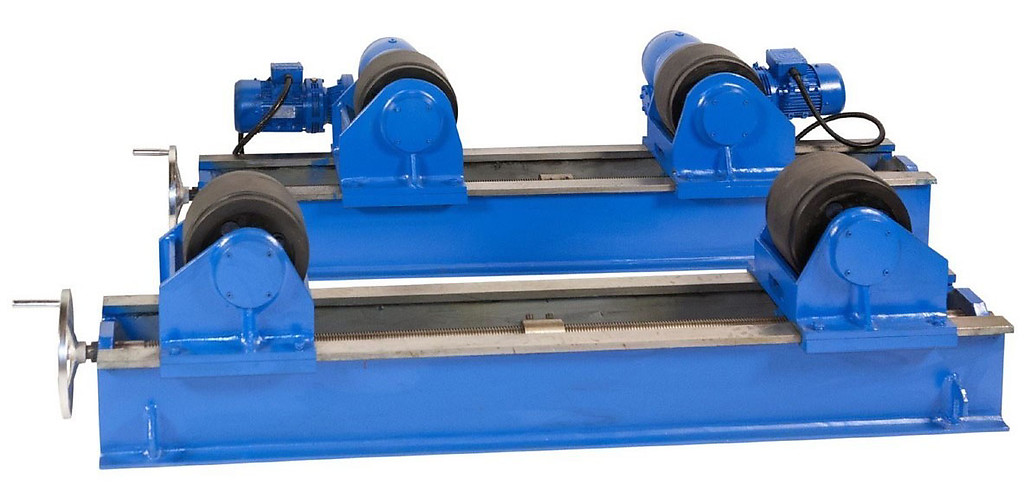

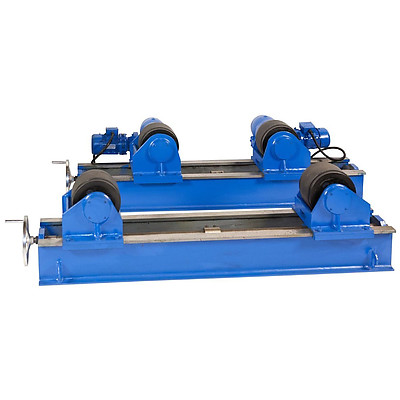

ABK Machinery HGK/HGKS - роликовые вращатели
Сварочные вращатели состоят из двух секций: приводной и неприводной. Приводная секция оснащается двумя электродвигателями с синхронизированным управлением. Вращатели оснащены программируемыми частотнорегулируемыми электроприводами и имеют плавную бесступенчатую регулировку скорости вращения. Для обеспечения автоматических процессов предусмотрена возможность сопряжения со сварочным оборудованием. Для вращения длинномерных деталей возможна синхронизация вращения нескольких приводных секций. Модели HGK и HGKS отличаются способом перемещения роликоопор. В моделях HGK оно осуществляется вручную с последующей фиксацией болтами, а в моделях HGKS - с помощью винтовой передачи.
Технические характеристики
| Модель: | HGK-2 | HGK-5 | HGK-10 | HGK-20 | HGK-40 | HGK-60 | HGK-80 | HGK-100 |
| Максимальная грузоподъемность, т: | 2 | 5 | 10 | 20 | 40 | 60 | 80 | 100 |
| Диаметр ролика, мм: | 200 | 250 | 300 | 350 | 400 | 450 | 450 | 500 |
| Диаметр D1, мм | ||||||||
| Ширина ролика, мм: | 80 | 120 | 130 | 180 | 220 | 2*180 | 2*180 | 2*200 |
| Ширина W, мм | ||||||||
| Минимальный диаметр трубы, мм: | 150 | 250 | 300 | 500 | 500 | 500 | 800 | 800 |
| Максимальный диаметр трубы, мм: | 2000 | 2800 | 3200 | 4500 | 5000 | 5000 | 6000 | 6000 |
| Мощность двигателя, кВт: | 2х0,18 | 2х0,37 | 2х0,55 | 2х0,55 | 2х1,5 | 2х2,2 | 2х3 | 2х3 |
| Линейная скорость ролика, м/час: | 6-60 | 6-60 | 6-60 | 6-60 | 6-60 | 6-60 | 6-60 | 6-60 |
Особенности
- Все вращатели управляются с помощью частотно-регулируемого привода.
- Для перемещения роликоопор на вращателях грузоподъемностью до 40 т может использоваться винтовая передача.
- В качестве дополнительной опции приводная и неприводная секции могут устанавливаться на рельсовые тележки.
- В стандартной комплектации настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. В нужном положении блоки фиксируются болтами.
- Для улучшения сцепления с вращаемой деталью на вращателях грузоподъёмность до 100 т устанавливаются комбинированные ролики, состоящие из одного центрального металлического диска, покрытого слоем полиуретана или специальной резиной, и двух стальных дисков меньшего диаметра.
- Все вращатели комплектуются пультом дистанционного управления с индикатором скорости вращения.
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| HGK-5A-01 | Настраивающийся роликовый вращатель HGK-5A-01 (приводная секция) | по запросу | |
| HGK-5B-01 | Настраивающийся роликовый вращатель HGK-5B-01 (холостая секция) | по запросу | |
| HGKS-5A-01 | Настраивающийся роликовый вращатель HGKS-5A-01 (приводная секция) с червячным винтом | по запросу | |
| HGK-10B-01 | Настраивающийся роликовый вращатель HGK-10B-01 (холостая секция) | по запросу | |
| HGK-10А -01 | Настраивающийся роликовый вращатель HGK-10А -01 (приводная секция) | по запросу | |
| HGK-20A-01 | Настраивающийся роликовый вращатель HGK-20A-01 (приводная секция) | по запросу | |
| HGK-20B-01 | Настраивающийся роликовый вращатель HGK-20B-01 (холостая секция) | по запросу | |
| HGK-40А-01 | Настраивающийся роликовый вращатель HGK-40А-01 (приводная секция) | по запросу | |
| HGK-40В-01 | Настраивающийся роликовый вращатель HGK-40В-01 (холостая секция) | по запросу | |
| HGK-60А-01 | Настраивающийся роликовый вращатель HGK-60А-01 (приводная секция) | по запросу | |
| HGK-60В-01 | Настраивающийся роликовый вращатель HGK-60В-01 (холостая секция) | по запросу | |
| HGK-60 | Роликовый вращатель HGK-60 (приводная + холостая секции) | по запросу | |
| HGK-80А-01 | Настраивающийся роликовый вращатель HGK-80А-01 (приводная секция) | по запросу | |
| HGK-80В-01 | Настраивающийся роликовый вращатель HGK-80В-01 (холостая секция) | по запросу | |
| HGK-100B-01 | Настраивающийся роликовый вращатель HGK-100B-01 (холостая секция) | по запросу | |
| HGK-100А-01 | Настраивающийся роликовый вращатель HGK-100А-01 (приводная секция) | по запросу | |
